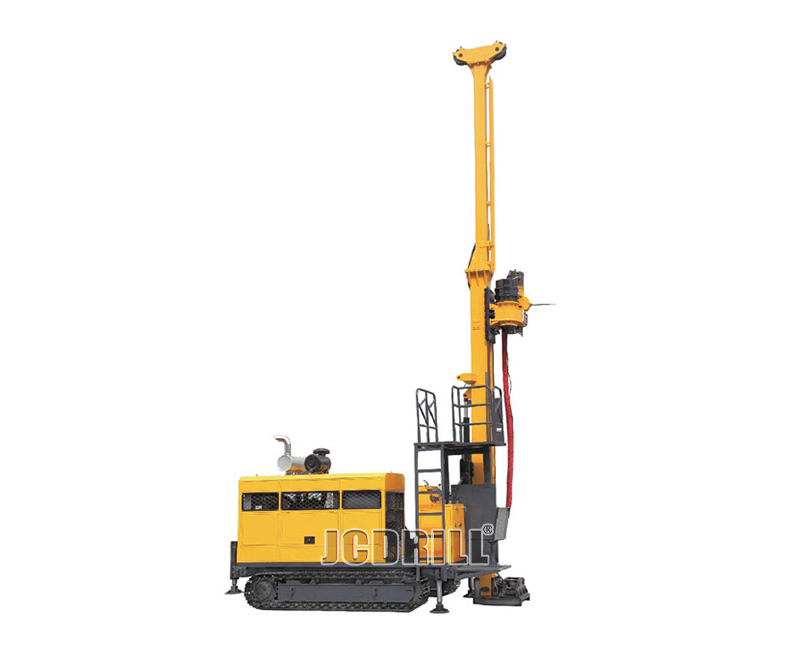

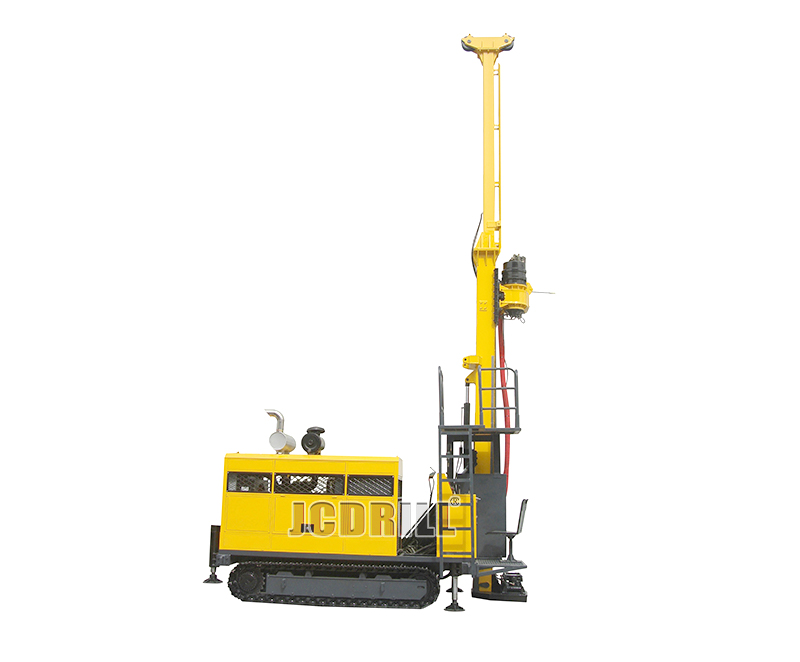

JCD1000 Plataforma de perforación de núcleo de diamante totalmente hidráulica

Diámetro del Pozo: 121 mm

Profundidad de Perforación:1000 700 500 300 m

Método de Perforación: Perforación con Cable Diamantado para Extracción de Núcleos

>> Aplicación

JCD1000 - La perforadora de núcleos totalmente hidráulica y de rotador que adopta la tecnología de extracción de núcleos con cable ha sido el tipo de equipo dominante para la prospección de depósitos minerales sólidos en los países desarrollados del mundo. También es la dirección de desarrollo de la técnica y el equipo de perforación en China.

Pregunte ahora Chatea ahora

DESCRIPCIÓN DEL PRODUCTO

>> Características

Este tipo de perforadora podría sustituir a productos importados. Podría aplicarse a la exploración y prospección en geología, metalurgia, carbón, petróleo, gas natural, aguas subterráneas y otras industrias.

La perforadora está equipada con una bomba de accionamiento por motor en serie. El avance y la elevación del rotador se realizan mediante una estructura de empuje directo de cilindro, con una carrera de 3.5 m (11.5 pies). La rotación del husillo es impulsada por un solo motor. Tiene cuatro cambios mecánicos de rango de velocidades, y la velocidad puede ajustarse hidráulicamente con cambio continuo.

La perforadora es de estructura sencilla. Es ligera y fácil de transportar; el mástil tiene las funciones de deslizamiento y contacto con el suelo; el husillo se eleva y desciende con cilindro hidráulico; puede plegarse para el transporte y la reubicación. El orificio del husillo es de gran diámetro.

>> Especificaciones

Motor Diésel de la perforadora hidráulica de núcleos JCD1000	Modelo	Cummins 6BTA5.9-C180 (turboalimentado y refrigerado por agua de carga)
	Cilindrada	5.9L (1.56 galones US)
	Potencia	132Kw (180HP)
	RPM Nominal (Ajuste de fábrica)	2200rpm
Capacidad de Perforación de la perforadora geológica hidráulica	Perforadora hidráulica de núcleos BQ	1000m (3280 pies)
	Perforadora hidráulica de núcleos NQ	700m (2296 pies)
	Perforadora geológica HQ	500m (1640 pies)
	Perforadora geológica hidráulica PQ	300m (984 pies)
	Motor de Rotación	Motor Hidráulico-variable Marca: SAUER-DANFOSS
	RPM	Cuatro Cambios/Variación Continua 0-1100 RPM
	Relaciones	1ª 14.422:1 2ª 8.171:1 3ª 4.519:1 4ª 2.652:1
Cabezal de Perforación perforadora hidráulica de núcleos JCD1000	Abridor de Cabezal	Tipo pivotante, accionamiento manual
	Mordaza Hidráulica (PQ)	Apertura hidráulica, Sujeción por resorte de disco, Tipo normalmente cerrado Capacidad de retención axial de 222 400 N
	Par Máx. perforadora geológica hidráulica	3700 N·m (2727 lbf·ft)
	Diámetro del Agujero	121 mm (4.76 pulgadas)
	Capacidad Máx. de Elevación del Husillo	150 kN (33720 lbf)
	Potencia Máx. de Avance perforadora hidráulica de núcleos	60 kN (13480 lbf)
	Bomba hidráulica de pistones axiales de caudal variable Bomba triple para el accionamiento de rotador, cabrestante, bomba de lodo y gatos niveladores. Con sistema de detección de carga.	Fabricante: DANFOSS 1ª Bomba: 148LPM a 31.5MPa 2ª Bomba: 120LPM a 28MPa 3ª Bomba: 50 LPM a 16MPa
	Capacidad perforadora hidráulica de núcleos JCD1000	310 L (82 galones US)
	Fuerza de Izado (cable único)	57kN (12814 lbf) (tambor vacío)
	Velocidad de Izado (cable único)	38-70m/min (tambor vacío)
Cabrestante perforadora geológica hidráulica	Diámetro del Cable de Acero	18 mm (0.71 pulgadas)
	Longitud del Cable de Acero	50 m (164 pies)
	Fuerza de Izado (cable único)	1200 Kg (2646 lb) (tambor vacío)
	Velocidad de Izado (cable único)	60-90m/min (tambor vacío)
	Diámetro del Cable de Acero	5.3 mm (0.2 pulgadas)
		1000 m (3280 pies)
	Altura del Mástil	9.6 m (31.49 pies)
	Mástil	0°—90°
	Ángulo de Ajuste del Cable de Acero	0°—90°
	Ángulo de Perforación	45º respecto a la horizontal hasta 90º vertical hacia abajo
	Tracción de Avance	15000kg (33075 lb)
Mástil	Empuje de Avance	6000kg (13230 lb)
	Extracción de Varilla	3m o 6m (9.84 pies o 19.68 pies)
	Carrera de Avance	3500 mm (137.80 pulgadas)
	Carrera de Deslizamiento	600 mm (23.62 pulgadas)
	Tipo	Bomba de pistón triple reciprocante
Bomba de Lodo	Modelo	BW160/10
	Carrera	70mm (2.76 pulgadas)
	Presión de Descarga	2.5, 4.0, 6.5, 10.0 Mpa (363, 580, 943, 1450 psi)
	Alcance de Sujeción	55.5-110 mm (2.19-4.33 pulgadas) a través de orificio Φ154mm (6.06 pulgadas)
	Peso (tipo plataforma)	9300 Kg (20506 lb)
Otros	Dimensiones (L×An×Al)	5100×2200×2650mm (200×86.6×104.3 pulgadas)
Otros	Método de Transporte	Oruga
