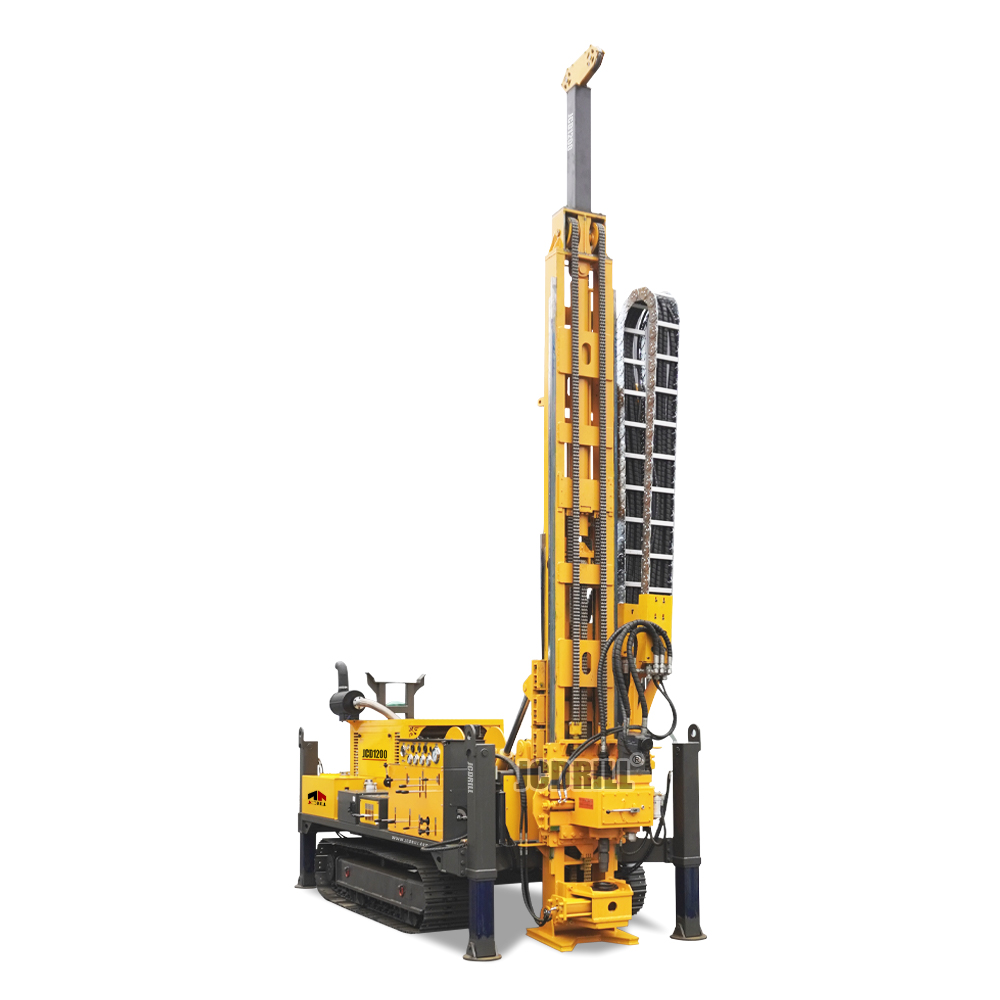

Perforadora de núcleos JCD1200, equipo hidráulico de perforación de pozos, máquina de perforación de núcleos geológicos

Diámetro del Pozo: HTW-NTW-BTW

Profundidad de Perforación:1500 1200 500 m

Método de Perforación: Perforación con Cable Diamantado para Extracción de Núcleos

>> Aplicación

JCD1200 - La perforadora de núcleos totalmente hidráulica y de rotador que adopta la tecnología de extracción de núcleos con cable ha sido el tipo de equipo dominante para la prospección de depósitos minerales sólidos en los países desarrollados del mundo. También es la dirección de desarrollo de la técnica y el equipo de perforación en China.

Pregunte ahora Chatea ahora

DESCRIPCIÓN DEL PRODUCTO

>> Características

Este tipo de perforadora podría sustituir a productos importados. Podría aplicarse a la exploración y prospección geológica, metalúrgica, carbonífera, petrolera, de gas natural, de aguas subterráneas y otras industrias.

La perforadora está equipada con una bomba accionada por un motor en serie. La alimentación y elevación del rotador se realizan mediante una estructura de cilindro de empuje directo, con una carrera de 3,5 m (11,5 pies). La rotación del husillo es accionada por un único motor. Dispone de cuatro cambios mecánicos de rango de velocidades, y la velocidad puede ajustarse hidráulicamente con cambio continuo.

La perforadora es de estructura simple. Es ligera y fácil de trasladar; el mástil tiene funciones de deslizamiento y contacto con el suelo; el husillo se eleva y baja con cilindro hidráulico; puede plegarse para transporte y reubicación. El orificio del husillo es de gran diámetro.

>> Especificaciones

Motor Diésel de la perforadora de núcleo hidráulica JCD1000	Modelo	Cummins 6BTA5.9-C180 (turboalimentado y con refrigeración de agua por carga)
	Cilindrada	5.9L (1.56 Galones de EE. UU.)
	Potencia	132Kw (180HP)
	RPM Nominales (Ajuste de fábrica)	2200rpm
Capacidad de Perforación de la perforadora geológica hidráulica	Perforadora de núcleo hidráulica BQ	1000m (3280 pies)
	Perforadora de núcleo hidráulica NQ	700m (2296 pies)
	Perforadora geológica HQ	500m (1640 pies)
	Perforadora geológica hidráulica PQ	300m (984 pies)
	Motor de Rotación	Motor Hidráulico-variable Fabricante: SAUER-DANFOSS
	RPM	Cuatro Marchas / Cambio Continuo 0-1100 RPM
	Relaciones	1ª 14.422:1 2ª 8.171:1 3ª 4.519:1 4ª 2.652:1
Cabezal de Perforación de la perforadora de núcleo hidráulica JCD1000	Apertura del Cabezal	Estilo pivotante, Accionamiento manual
	Mandril Hidráulico (PQ)	Apertura hidráulica, Sujeción por resorte de disco, Tipo normalmente cerrado C, Capacidad de Sujeción Axial de 222 400 N
	Par Máximo de la perforadora geológica hidráulica	3700 N·m (2727 lbf·ft)
	Diámetro de Sujeción	121 mm (4.76 pulgadas)
	Capacidad Máxima de Elevación del Husillo	150 kN (33720 lbf)
	Potencia Máxima de Avance de la perforadora de núcleo hidráulica	60 kN (13480 lbf)
	Bomba hidráulica de pistón axial de desplazamiento variable, bomba tríplex para accionamiento de rotador, cabrestante de bomba de lodo y gatos de nivelación. Con sistema de detección de carga.	Fabricante: DANFOSS 1ª Bomba: 148 LPM a 31.5 MPa 2ª Bomba: 120 LPM a 28 MPa 3ª Bomba: 50 LPM a 16 MPa
	Capacidad de la perforadora de núcleo hidráulica JCD1000	310 L (82 Galones de EE. UU.)
	Fuerza de Elevación (cable único)	57kN (12814 lbf) (tambor vacío)
	Velocidad de Elevación (cable único)	38-70m/min (tambor vacío)
Cabrestante de la perforadora geológica hidráulica	Diámetro del Cable de Acero	18 mm (0.71 pulgadas)
	Longitud del Cable de Acero	50 m (164 pies)
	Fuerza de Elevación (cable único)	1200 Kg (2646 lb) (tambor vacío)
	Velocidad de Elevación (cable único)	60-90m/min (tambor vacío)
	Diámetro del Cable de Acero	5.3 mm (0.2 pulgadas)
		1000 m (3280 pies)
	Altura del Mástil	9.6 m (31.49 pies)
	Mástil	0°—90°
	Ángulo de Ajuste del Mástil	0°—90°
	Ángulo de Perforación	45º desde la horizontal hasta 90º vertical descendente
	Tiro de Avance	15000kg (33075 lb)
Mástil	Empuje de Avance	6000kg (13230 lb)
	Tiro de Varilla	3m o 6m (9.84 pies o 19.68 pies)
	Carrera de Avance	3500 mm (137.80 pulgadas)
	Carrera de Deslizamiento	600 mm (23.62 pulgadas)
	Tipo	Bomba Recíproca de Émbolo Triple
Bomba de Lodo	Modelo	BW160/10
	Carrera	70mm (2.76 pulgadas)
	Presión de Descarga	2.5, 4.0, 6.5, 10.0 Mpa (363, 580, 943, 1450 psi)
	Rango de Sujeción	55.5-110 mm (2.19-4.33 pulgadas) a través del orificio Φ154mm (6.06 pulgadas)
	Peso (tipo plataforma)	9300 Kg (20506 lb)
Otros	Dimensiones (L×An×Al)	5100×2200×2650mm (200×86.6×104.3 pulgadas)
Otros	Modo de Transporte	Oruga
