¿Cuáles son los cuatro sistemas básicos que requiere una plataforma de perforación?

    Una plataforma de perforación es una máquina compleja utilizada en varias industrias para perforar agujeros en el suelo y extraer recursos naturales como petróleo, gas o minerales. Para realizar su función de manera efectiva, una plataforma de perforación requiere cuatro sistemas básicos que trabajan juntos para facilitar el proceso de perforación. Estos sistemas son:

    Sistema de potencia:

    El sistema de potencia de una plataforma de perforación proporciona la energía necesaria para accionar los diversos componentes y realizar las operaciones de perforación. Típicamente consiste en motores diésel, motores eléctricos o una combinación de ambos. El sistema de potencia genera energía mecánica que se transmite a través de la transmisión de la plataforma para hacer girar la broca de perforación y otros equipos de perforación.

    Además de proporcionar energía para la rotación, el sistema de potencia también suministra energía para otras funciones, como levantar y bajar la sarta de perforación, operar sistemas hidráulicos y alimentar equipos auxiliares en la plataforma.

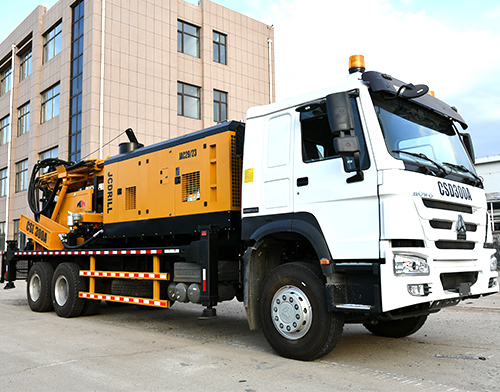

    Plataforma de perforación de pozos de agua montada en camión

    Sistema de izaje:

    El sistema de izaje es responsable de levantar y bajar la sarta de perforación, que consiste en la tubería de perforación, los collares de perforación y la broca de perforación. Se utiliza para transferir el peso de la sarta de perforación y la fuerza aplicada para penetrar el suelo. El sistema de izaje típicamente consiste en un malacate, una torre de perforación o mástil, un bloque corona, un bloque viajero y una línea de perforación.

    El malacate es el componente principal del sistema de izaje y alberga el tambor y el mecanismo de freno. Controla la velocidad y la dirección de la línea de perforación, permitiendo un levantamiento y descenso controlados de la sarta de perforación. La torre de perforación o el mástil proporciona el soporte vertical para el equipo de perforación y sirve como un marco para levantar y bajar la sarta de perforación.

    El bloque corona se posiciona en la parte superior de la torre de perforación o el mástil y redirige la línea de perforación al sistema de izaje. El bloque viajero se mueve hacia arriba y hacia abajo a lo largo de la línea de perforación, permitiendo que la sarta de perforación sea levantada y bajada. Juntos, estos componentes forman un sistema que permite el movimiento y el control de la sarta de perforación.

    Sistema de rotación:

    El sistema de rotación es responsable de hacer girar la sarta de perforación y la broca de perforación. Aplica par a la sarta de perforación, permitiendo que la broca de perforación penetre el suelo. El sistema de rotación típicamente consiste en una mesa rotativa o un top drive, un vástago de perforación (kelly) o un swivel de top drive, y la sarta de perforación misma.

    En la perforación rotativa convencional, se utiliza una mesa rotativa para proporcionar el movimiento de rotación. Es accionada por el sistema de potencia a través de la transmisión de la plataforma. El vástago de perforación, un tubo cuadrado o hexagonal, está conectado a la mesa rotativa y transmite el movimiento de rotación a la sarta de perforación. La sarta de perforación, que comprende secciones interconectadas de tubería de perforación, transmite la fuerza de rotación a la broca de perforación en la parte inferior.

    Alternativamente, algunas plataformas de perforación utilizan un sistema de top drive en lugar de una mesa rotativa. Un top drive es un dispositivo motorizado que está suspendido de la torre de perforación o el mástil de la plataforma. Impulsa directamente la sarta de perforación, eliminando la necesidad de una mesa rotativa y un vástago de perforación.

    Sistema de circulación:

    El sistema de circulación, también conocido como el sistema de lodo, juega un papel vital en las operaciones de perforación. Circula el fluido de perforación, comúnmente conocido como lodo, por la sarta de perforación y de vuelta a la superficie. El fluido de perforación sirve para varios propósitos, incluyendo enfriar la broca de perforación, transportar los recortes perforados a la superficie, proporcionar presión hidráulica para controlar los fluidos de la formación y estabilizar el pozo.

    El sistema de circulación comprende varios componentes, incluyendo bombas de lodo, tanques de lodo, fosos de lodo, zarandas vibratorias y equipos de limpieza de lodo. Las bombas de lodo generan la presión necesaria para circular el fluido de perforación. Los tanques y fosos de lodo almacenan y procesan el fluido de perforación, permitiendo la eliminación de los recortes perforados y el ajuste de las propiedades del fluido.
