JCD2000 Plataforma de perforación hidráulica de alta velocidad para exploración de minerales en pendientes y pozos rectos

Diámetro del Pozo: 121 mm

Profundidad de Perforación: 2000 1600 1300 1000 m

Método de Perforación: Perforación con Cable Diamantado para Extracción de Núcleos

>> Aplicación

La Perforadora Hidráulica de Núcleos JCD2000 es un equipo de perforación de nuevo tipo desarrollado sobre la base de las técnicas avanzadas a nivel mundial. La JCD2000 tiene un diseño razonable, un rendimiento excelente, es fácil de operar y cómoda de mantener.

Pregunte ahora Chatea ahora

DESCRIPCIÓN DEL PRODUCTO

Diámetro del Pozo: 121 mm

Profundidad de Perforación: 2000 1600 1300 1000 m

Método de Perforación: Perforación con Cable Diamantado para Extracción de Núcleos

>> Aplicación

JCD1000 - La perforadora de núcleos totalmente hidráulica y de rotador que adopta la tecnología de extracción de núcleos con cable ha sido el tipo de equipo dominante para la prospección de depósitos minerales sólidos en los países desarrollados del mundo. También es la dirección de desarrollo de la técnica y el equipo de perforación en China.

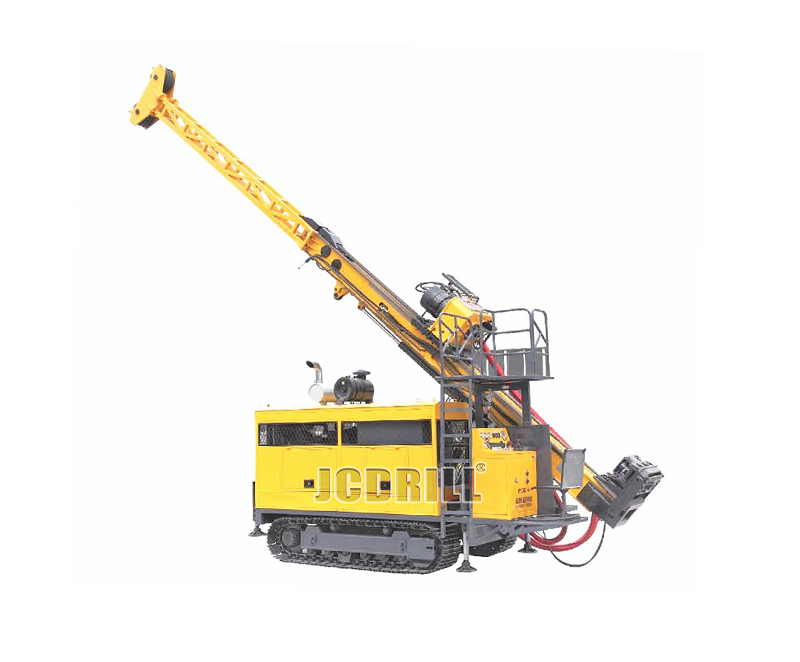

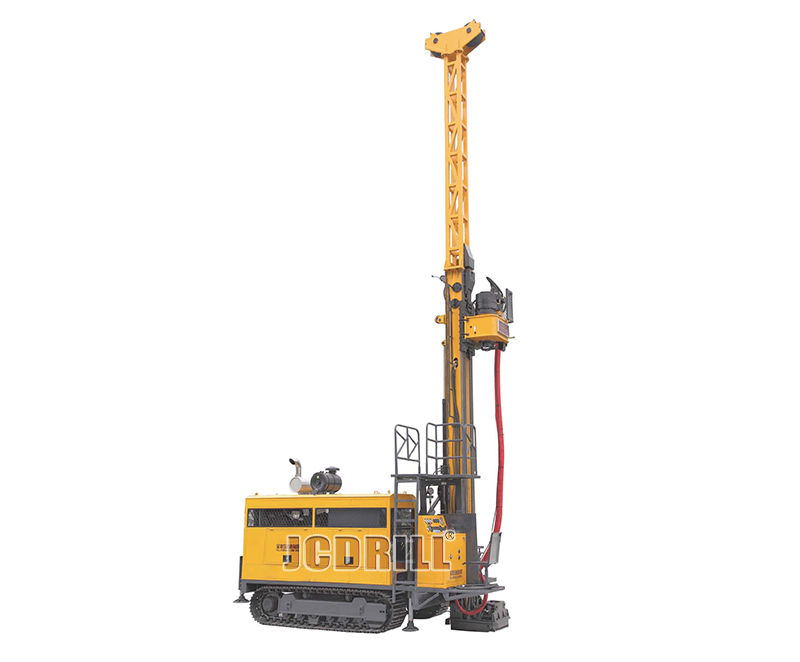

La JCD2000 puede aplicarse tanto a perforaciones inclinadas como verticales. Al ser una perforadora equipada con brocas de diamante y de aleación de carburo,

puede utilizarse en los campos de la geología, metalurgia, minería de carbón, industria nuclear y medición hidrológica.

>> Características

>> Calidad Confiable

Las piezas principales y el equipo auxiliar, incluyendo el motor, motor diésel, bomba hidráulica, reductor de engranajes y algunas válvulas clave

y accesorios hidráulicos, son todos productos de marcas reconocidas.

>> Alta Eficiencia

Gran par, potente fuerza motriz, diseño racional y práctico, modo de control avanzado y una varilla de perforación de 6 metros (19.7 pies) de largo

garantizan la alta eficiencia de operación de la perforadora.

>> Protección del Medio Ambiente

El motor diésel está diseñado profesionalmente para reducir el ruido y otras contaminaciones (el ruido no puede superar los 72 db), lo que

hace que la perforadora sea adecuada para operar en áreas urbanas.

>> Ahorro de Energía

La técnica avanzada de control por sensor de carga ayuda a la perforadora a reducir su consumo de fuerza motriz y descarga de calor

al mínimo.

La JCD2000 tiene una apariencia externa excepcional, una estructura compacta, una función fiable y un sistema operativo flexible.

Todos estos factores han convertido a la perforadora en la mejor opción entre productos similares tanto en mercados nacionales como extranjeros.

>> Especificaciones

Ítem	Especificación	Datos	Ítem	Especificación	Datos
Motor Diésel	Modelo	Cummins 6CTA (turboalimentado y refrigerado por agua de carga)	Capacidad del Cabrestante de Cable	Fuerza de Elevación (cable único)	15 kN (3372 lbf) (tambor vacío)
	Cilindrada	8.3L (2.19 galones US)		Diámetro del Cable de Acero	6 mm (0.24 pulgadas)
	Potencia	179kW (240HP)		Longitud del Cable de Acero	2000 m (6560 pies)
	RPM Nominal (Ajuste de fábrica)	2200rpm	Mástil	Altura del Mástil	11.2 m (37.74 pies)
Capacidad de Perforación	BQ	2000 m (6560 pies)		Ángulo de Ajuste del Mástil	0°—90°
	NQ	1600 m (5248 pies)		Ángulo de Perforación	45º de horizontal a 90º vertical hacia abajo
	HQ	1300 m (4264 pies)		Carrera de Avance	3800 mm (150 pulgadas)
	PQ	1000 m (3280 pies)		Carrera de Deslizamiento	1100 mm (43.3 pulgadas)
Cabezal de Perforación	Motor de Rotación	Motor Hidráulico Doble		Tracción de Avance	22000kg (48510 lb)
		-variable y Reversible		Empuje de Avance	11000kg (24255 lb)
		Marca: SAUER-DANFOSS	Bomba de Lodo	Tipo	Bomba de Pistón Triple Reciprocante
	RPM	Dos Cambios/Variación Continua 0-1100 RPM		Modelo	BW320
	Relaciones	1ª 8.776:1		Carrera	110mm (4.3 pulgadas)
	Relaciones	2ª 2.716:1		Volumen de Salida	320,230,165,118 L/min
	Abridor de Cabezal	Deslizamiento lateral con accionamiento hidráulico		Volumen de Salida	(84.5, 61, 44, 31 galones US/min)
	Par Máx.	6400 N·m (4717 lbf·ft)		Presión de Descarga	4.0, 5.0, 6.0, 8.0 Mpa
	Diámetro del Agujero	121 mm (4.76 pulgadas)		Presión de Descarga	(580, 725, 870, 1160 psi)
	Capacidad Máx. de Elevación del Husillo	220 kN (49456 lbf)	Mordaza de Pie	Alcance de Sujeción	55.5-117.5 mm (2.18-4.63 pulgadas)
	Potencia Máx. de Avance	110 kN (24728 lbf)	Mordaza de Pie	Alcance de Sujeción	a través de orificio Φ154mm (6.06 pulgadas)
Bomba Primaria	Bomba hidráulica:	Fabricante: DANFOSS	Otros	Peso	14000 Kg (30864 lb)
	Bomba triple de pistón axial de desplazamiento variable	1ª Bomba: 200LPM a 32MPa		Dimensiones de Transporte (L × An × Al)	6250×2240×2750mm
	Con sistema de detección de carga.	2ª Bomba: 120LPM a 28MPa		Dimensiones de Transporte (L × An × Al)	(20.5×7.34×9.02 pies)
	Con sistema de detección de carga.	3ª Bomba: 120 LPM a 28MPa		Modo de Transporte	Oruga de Acero
Capacidad del Cabrestante Principal	Velocidad de Elevación (cable único)	44m/min (tambor vacío)	Tanque Hidráulico	Capacidad	420 L (111 galones US)
	Fuerza de Elevación (cable único)	120kN (26976 lbf)
	Diámetro del Cable de Acero	22 mm (0.86 pulgadas)
	Longitud del Cable de Acero	60 m (196.85 pies)
