Profundidad de Perforación: 200m
Diámetro de Perforación: 90 a 220mm
Método de Perforación: Perforación con Aire & Perforación con Lodo
>> Introducción

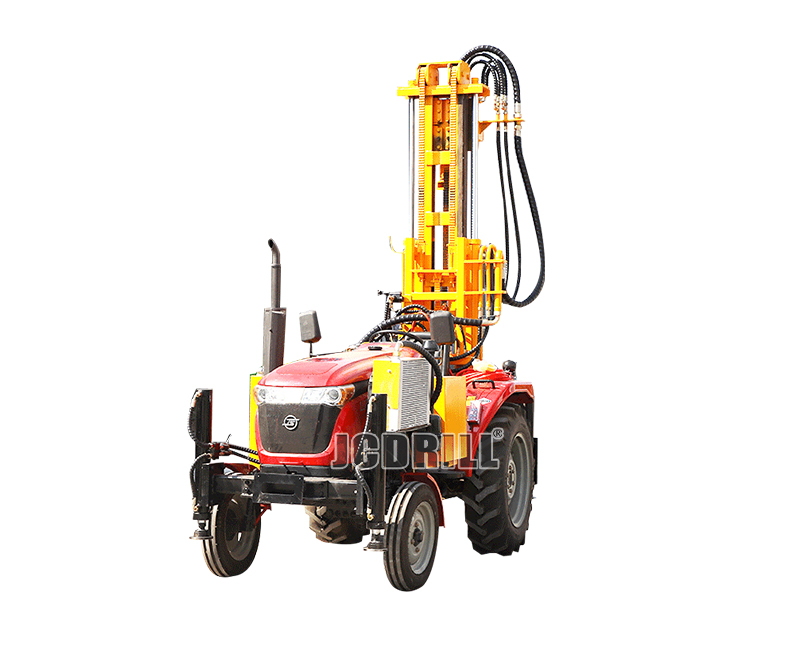

La TD100 utiliza el motor diésel del tractor como la potencia de trabajo de la perforadora.
Compartir
DESCRIPCIÓN DEL PRODUCTO

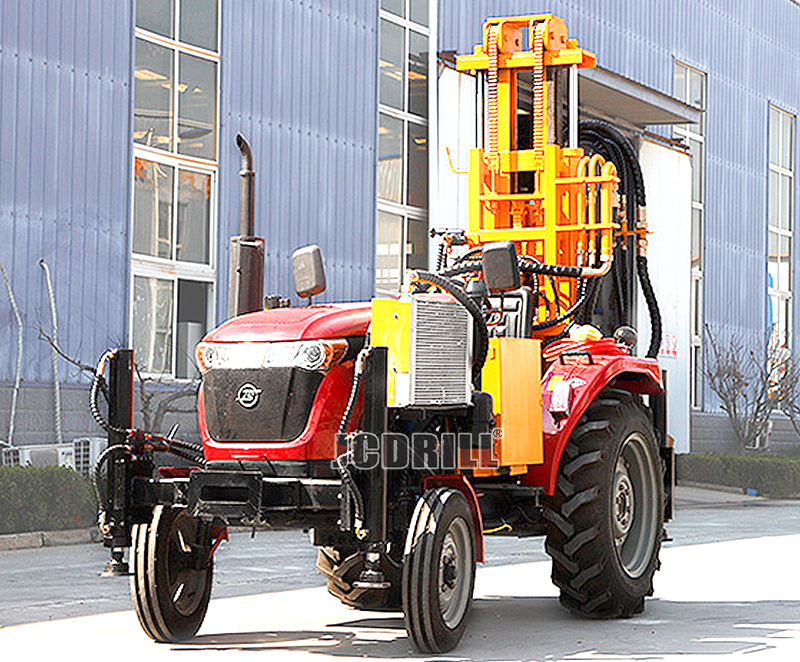

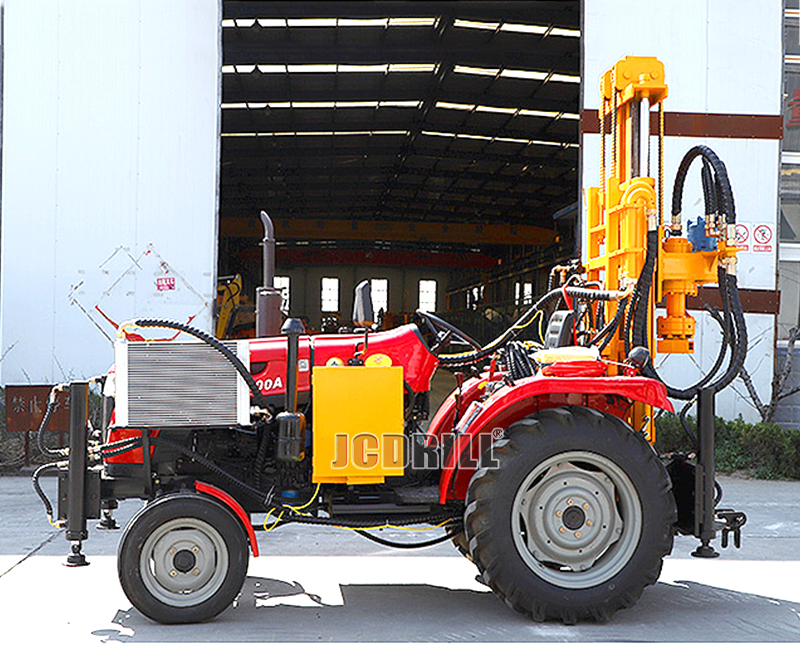

La perforadora utiliza el motor diésel del tractor como fuente de energía. La parte de trabajo de la perforadora está integrada con el tractor. El tractor es, a la vez, la perforadora, el medio de transporte y la fuente de energía. Al desplazarse al lugar de trabajo, el tractor tiene capacidad de transporte. Se puede montar un compresor de aire, lo que ahorra la inversión en un vehículo de transporte, reduce los costos y facilita el trabajo. También está equipada con un triciclo para cargar la tubería de perforación. Debido a que su estructura es pequeña y flexible, el tractor es más adecuado para conducir y operar en diversas condiciones de carreteras y terrenos en el campo, pueblos, etc. Puede acceder a callejones rurales y patios de granjas.
>> Características
En particular, puede perforar en capas de roca dura y trabajar eficientemente en diversas estructuras geológicas. Es la máquina más popular que cumple con la mayoría de los requisitos para una perforadora combinada capaz de completar pozos de suministro de agua rurales en sedimentos y roca dura. Con un peso de aproximadamente 2600 kg, puede ser remolcada por una camioneta y está equipada con numerosas características.

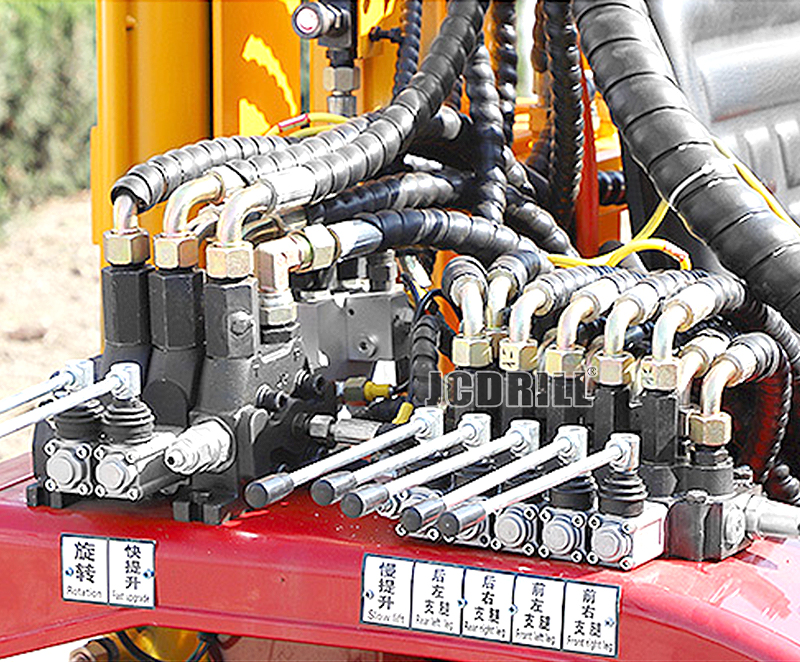

La máquina tiene una estructura compacta y es cómoda de transportar. Todo el equipo adopta un accionamiento totalmente hidráulico y tiene una baja tasa de fallos. El conjunto de la torre cuenta con un mecanismo de compensación hidráulica. Cuando la torre está apoyada en el suelo durante la construcción, la capacidad de carga es mayor y la estabilidad es superior.
>> Especificaciones
| Descripción | TD200 | |
| General | Geología perforada | F=6-14 |
| Profundidad de perforación | 0-200 m | |
| Diámetro de perforación | 90 - 220mm | |
| Sistema y operación de perforación | Hidráulico | |
| Conjunto de la perforadora | 1 unidad completa, accionada por tractor | |
| Movilidad | Tractor de 4 ruedas | |
| Tubería de perforación (diámetro x longitud) | 60/73/76*1500mm | |
| Bomba de lodo (Opcional) | BW160/BW200/BW250 | |
| Bomba de espuma | Opcional | |
| Peso | 2600 kg | |
| Sistema de Rotación y Avance | Accionamiento de cabezal superior por cilindro hidráulico a través de cadena de alta resistencia. | |
| Par de rotación | 2400 N-m | |
| Velocidad | 60-115 rpm. | |
| Carrera del cabezal | 1.95 metros | |
| Capacidad de tracción | 10000 kgs | |
| Capacidad de empuje | 6800 kgs | |
| Velocidad de tracción - avance lento | 1.22 metro/min | |
| Velocidad de tracción - avance rápido | 12.26 metros/min | |
| Velocidad de empuje - avance lento | 0-1.88 metros/min | |
| Velocidad de empuje - avance rápido | 0- 16.90 metros/min | |
| Tractor | Tipo | Tractor 4x2 |
| Potencia | 20KW, 2200rpm | |
| Tubería de Perforación | Longitud de la tubería | 1.5 metros |
| Diámetro de la tubería | 60/73/76 mm | |
| Rosca | 2 3/8 REG API | |
| Bomba de lodo (Opcional) | Capacidad de caudal | 160/200/250 litros/min |
| Presión máx. de trabajo | 40 bar | |
| Sistema Hidráulico | Capacidad del tanque hidráulico | 140 litros |
| Gato Estabilizador | 1 gato delantero y 2 gatos traseros. | |
| Tipo | Hidráulico | |
| Carrera | 350 mm | |
| Sistema de Aire | Lubricador tipo Venturi para martillos de fondo. | |
| Presión máx. | 25 bar | |
| Capacidad del tanque de aceite | 4 litros | |
| Dimensiones | Longitud total | 3400 mm |
| Ancho total | 1350 mm | |
| Altura total | 2150 mm | |
