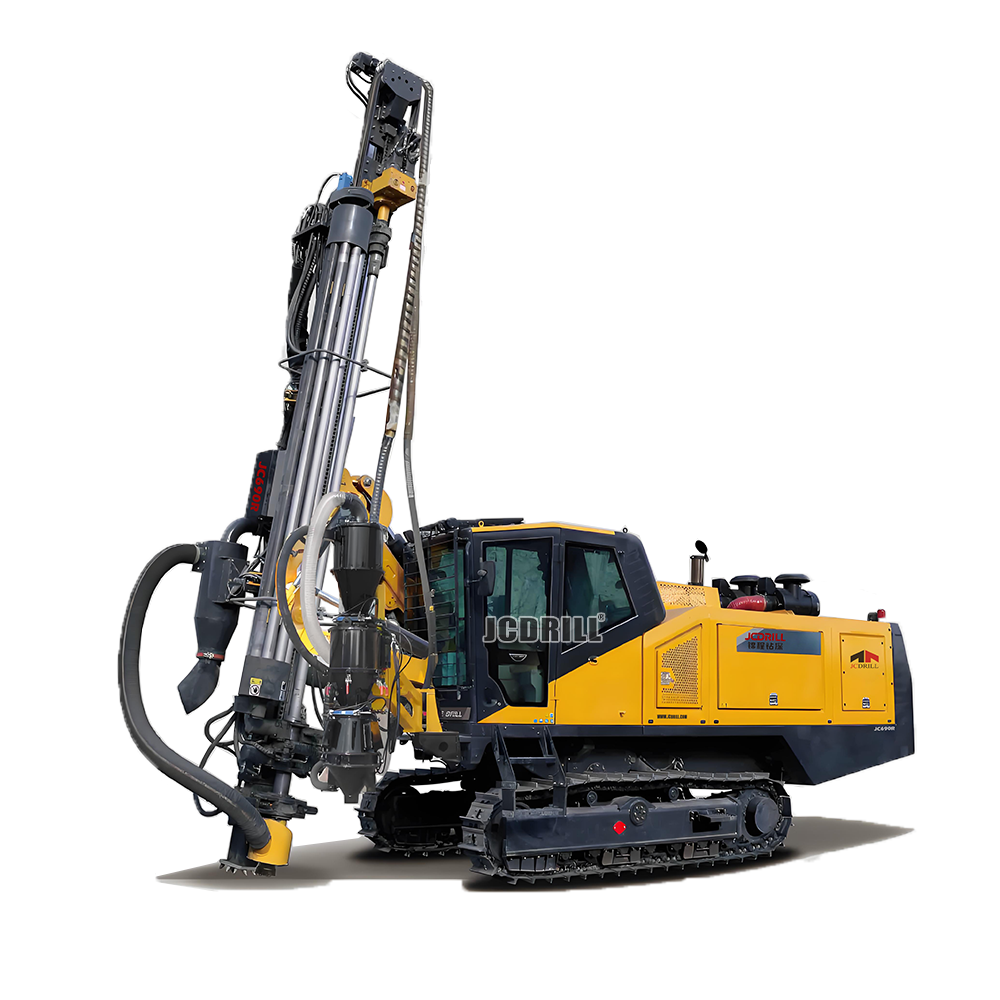

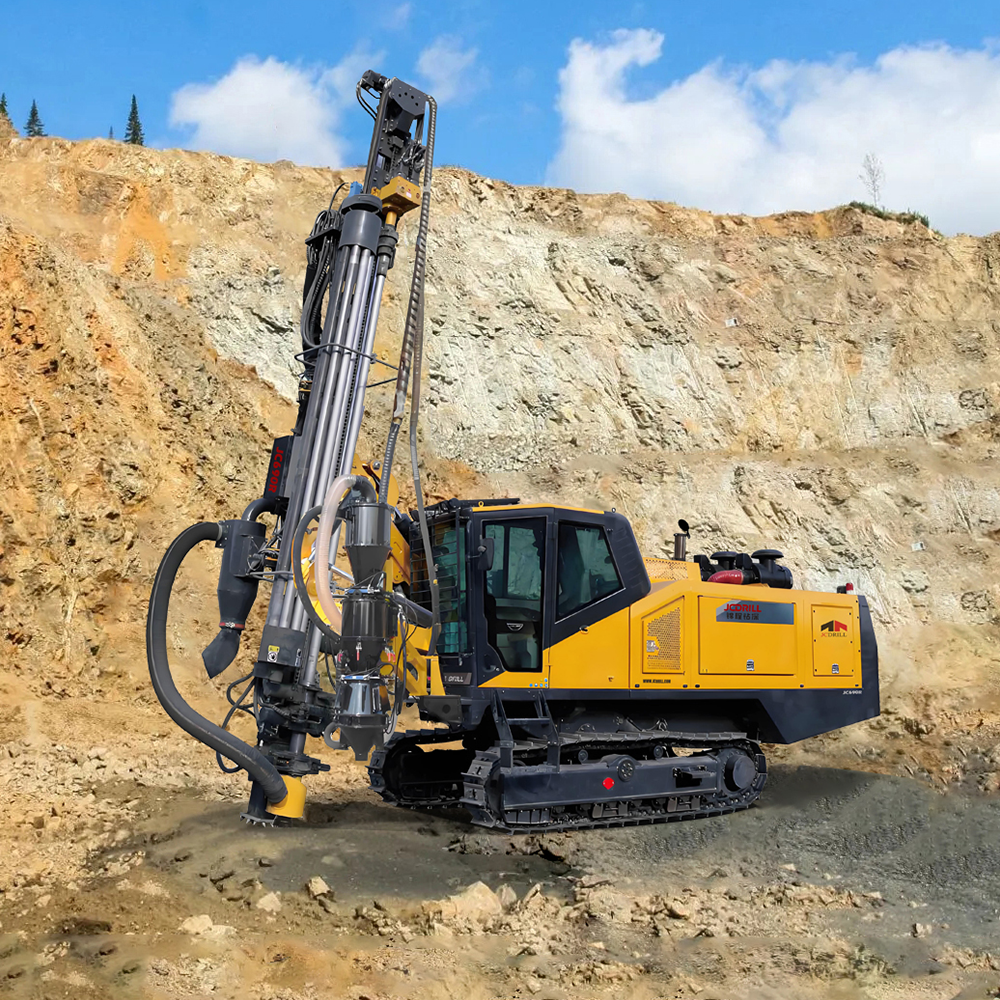

Perforadora hidráulica de voladura de roca DTH JC690R, plataforma de perforación con control de pendiente RC

La perforadora hidráulica JC690R está diseñada para aplicaciones de perforación tanto con Martillo en Fondo (DTH) como con Circulación Reversa (RC).  Desarrollada para minería de alta eficiencia, perforación de pozos de agua y exploración geotécnica, este equipo combina un potente rendimiento, automatización y responsabilidad ambiental en una sola máquina.

Construida sobre un robusto tren de rodaje de orugas de servicio pesado con zapatas anchas y una capacidad de oscilación de 10°, la JC690R garantiza una excelente estabilidad y capacidad de ascenso incluso en terrenos difíciles.  La máquina está equipada con un motor turboalimentado Cummins QSL8.9-C360 (359 caballos de fuerza), junto con un compresor de aire de tornillo rotativo de doble etapa Sullair capaz de alcanzar una presión de 23 bar y un flujo de aire de 19.5 m³/min.  Esto asegura altas tasas de penetración en formaciones rocosas con una dureza que va de F=6 a F=20.

La clave de su eficiencia es el sistema de manejo de varillas totalmente automático, que permite al operador cargar y descargar las tuberías de perforación con un solo joystick.  El equipo también incluye un colector de polvo de tipo seco totalmente hidráulico, lo que lo hace compatible con los estándares ambientales modernos y garantiza un entorno de trabajo limpio y seguro.

Con un diámetro máximo de pozo de 152 mm, una profundidad de perforación de 25 metros y un par de hasta 4300 Nm, la JC690R es una máquina versátil y de alto rendimiento en condiciones de perforación exigentes.

>> Características

1. Potente Capacidad de Perforación con Sistema Dual (DTH + RC)
La JC690R está diseñada para cambiar fácilmente entre los modos de perforación DTH y RC, permitiendo a los operadores adaptarse a diferentes formaciones geológicas y requisitos de proyecto sin cambiar de equipo.

2. Automatización Líder en la Industria
El sistema automático de manejo de tuberías permite el almacenamiento, carga y sujeción de varillas de forma totalmente automatizada mediante un solo joystick. Esto reduce la intensidad del trabajo, minimiza el tiempo de inactividad y aumenta la seguridad operativa.

3. Sistema de Control de Precisión
El panel de control, fácil de usar para el operador, consolida los parámetros de perforación, diagnósticos del sistema y alertas. La visualización en tiempo real de los ángulos del equipo y la presión del compresor ayuda al operador a optimizar la precisión de la perforación y a gestionar eficientemente las operaciones en el sitio.

4. Tren Motriz de Alta Eficiencia
Equipada con un motor Cummins de 359HP y un compresor de aire Sullair de doble etapa, la JC690R ofrece un rendimiento confiable incluso en las formaciones rocosas más duras. La inyección de combustible y un sistema de filtración de aire de dos etapas aumentan la eficiencia del combustible y prolongan la vida útil del motor.

5. Sistema Superior de Rotación y Avance
Con un motor hidráulico Eaton de EE. UU., la cabeza rotatoria entrega hasta 4300 Nm de par y velocidades de rotación ajustables de 0 a 100 RPM. Una cadena de avance reforzada con acero inoxidable y motores cicloidales duales garantizan una operación suave y sin atascos.

6. Tren de Rodaje de Servicio Pesado y Maniobrabilidad
El tren de rodaje tipo oruga con zapatas de 350 mm de ancho ofrece una oscilación de 10°, una capacidad de ascenso del 20° y una velocidad de desplazamiento de 2 a 3 km/h, lo que permite transiciones rápidas entre los sitios de perforación y estabilidad en terrenos irregulares.

7. Sistema Hidráulico de Recolección de Polvo
El equipo incluye un colector de polvo seco hidráulico con escudo deslizante para atrapar eficazmente el polvo de la perforación, mejorar la calidad del aire y proteger los componentes internos, lo cual es esencial para la fiabilidad a largo plazo y el cumplimiento de las regulaciones ambientales.

8. Diseño Modular con Opciones Personalizadas
El equipo es compatible con sistemas opcionales de separador ciclónico RC y caja de aire, lo que lo hace versátil para el muestreo de minerales, la exploración y la perforación de precisión.

>> Especificaciones

>> Aplicaciones

Proyectos de Minería a Cielo Abierto y Subterránea

Ideal para la perforación de barrenos de voladura de alta eficiencia, exploración de minerales y muestreo tanto en superficie como en entornos subterráneos.

Estudios Geológicos y Perforación de Exploración
Precisa y confiable para la perforación de circulación inversa y la toma de muestras de núcleo con módulos RC opcionales.

Perforación de Pozos de Agua y Geotérmicos
Perfora eficientemente pozos de profundidad media en diversas capas de suelo y roca, ideal para proyectos de acceso al agua en zonas rurales o remotas.

Proyectos Civiles y de Infraestructura
Aplicable en perforación de cimientos, perforación de barrenos para pernos de anclaje y estabilización de taludes en carreteras, puentes, túneles y presas.

Investigaciones Ambientales e Hidrológicas
Ofrece precisión y control del polvo para el muestreo científico y el monitoreo de aguas subterráneas y suelos.

Por qué JC690R se destaca en la Perforación de Control de Ley

1. La Precisión Importa

• Entrega muestras RC no contaminadas para un análisis fiable de la ley del mineral.

• Asegura un mapeo preciso de los límites entre la roca estéril y el mineral de alto valor.

2. Toma de Decisiones Rentable

• Reduce los riesgos de dilución hasta en un 30% en comparación con los métodos tradicionales.

• Proporciona datos críticos para determinar la viabilidad y rentabilidad de la minería.

3. Diseñada para Geólogos de Minas

• Rápida reubicación entre sitios de perforación.

• Mínima pérdida de muestra para resultados de análisis fiables.
